マキタ差込式14.4Vニカドバッテリ1422：ハードウェア工学における設計思想、電気化学的特性、および現代における運用維持の包括的考察

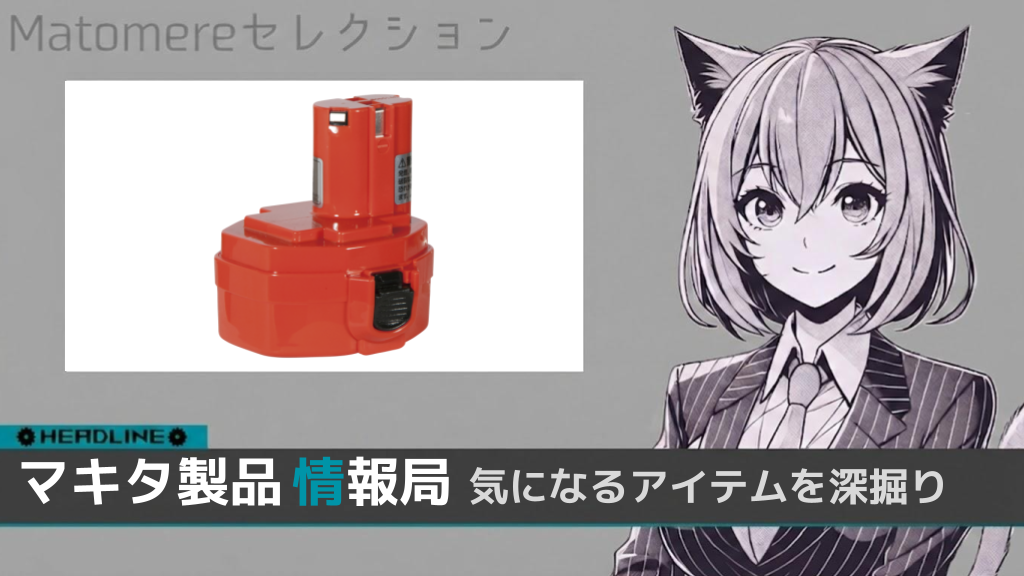

1422 バッテリ

マキタの電動工具史において、14.4V差込式バッテリシステムは、プロフェッショナル向けパワーラインナップがニッケルカドミウム（Ni-Cd）技術からニッケル水素（Ni-MH）、そしてリチウムイオン（Li-ion）へと移行する過渡期において、極めて重要な役割を果たしたアーキテクチャである。その中心に位置する「モデル1422」は、2.0Ahという容量と、Ni-Cd特有の堅牢な放電特性を兼ね備え、長年にわたり現場の主力として君臨してきた。

  1. 第1章 14.4V差込式システムの歴史的背景と設計理念
    1. 1.1 差込式アーキテクチャの力学的合理的
    2. 1.2 スライド式への移行と差込式の継続性
  2. 第2章 ニッケルカドミウム（Ni-Cd）の電気化学的特性分析
    1. 2.1 内部抵抗と大電流放電
    2. 2.2 温度耐性と極限環境での信頼性
    3. 2.3 充放電サイクルの理論的寿命
  3. 第3章 モデル1422の詳細仕様と製品バリエーション
  4. 第4章 メモリ効果と運用上の技術的課題
    1. 4.1 メモリ効果の発生メカニズム
    2. 4.2 リフレッシュ（再活性化）の技法
    3. 4.3 自己放電の問題
  5. 第5章 充電システムと高度な故障診断
    1. 5.1 充電表示ランプのシグナル解析
    2. 5.2 赤緑交互点滅の真因：セルの不均衡とインピーダンス
    3. 5.3 ニッケル水素バッテリとの混在運用における注意
  6. 第6章 1422が駆動するマキタ・クラシック工具群の評価
    1. 6.1 ドリルドライバ・インパクトドライバ：6233D / 6337D / 6935FD
    2. 6.2 クリーナー：4033D
    3. 6.3 特殊工具：アングルドリル DA340D / ハンマドリル HR160D
  7. 第7章 アフターマーケット、互換品、およびリビルドの経済学
    1. 7.1 互換バッテリの技術的リスクと見極め
    2. 7.2 セル交換（リビルド）という合理的選択
  8. 第8章 メンテナンスと長寿命化のためのプロトコル
  9. 第9章 環境規制と未来への展望：カドミウムからの脱却
    1. 9.1 Ni-MHおよびLi-ionへの完全移行
    2. 9.2 アダプタによる近代化の可能性
  10. 第10章 総評：1422バッテリが象徴する「道具」の本質
      1. 引用文献

第1章 14.4V差込式システムの歴史的背景と設計理念

1990年代から2000年代初頭にかけて、電動工具の電圧は9.6Vや12Vから、より高出力な14.4V、さらには18Vへと高圧化が進んだ。この時期、マキタが採用した「差込式（ポッド型）」デザインは、バッテリをハンドル内部に挿入する構造を特徴としており、これは現代の「スライド式」が主流となる前の標準的な形態であった 1。

1.1 差込式アーキテクチャの力学的合理的

差込式バッテリの最大のメリットは、工具の重量バランスをハンドルの中心、すなわち作業者の手元に集約できる点にある 2。14.4Vという電圧帯は、十分なトルクを確保しつつも、バッテリパックの重量を片手で扱える範囲内に収めるための「スイートスポット」として設計された。1422バッテリは、単セル1.2Vのニカド電池を12本直列に配置することで、公称14.4Vを実現している 3。

1.2 スライド式への移行と差込式の継続性

後に登場する10.8V以上のラインナップにおいてマキタはスライド式をメインに据えることになるが、これはバッテリ容量の大型化に伴う重心設計の自由度向上と、接触抵抗の低減、および大容量リチウムイオンセルのパッキング効率を優先した結果である 2。しかし、差込式の1422は、そのスリムな形状から狭所での取り回しに優れ、特にクリーナーや小型ドリルドライバにおいて独自の地位を保ち続けた 1。

第2章 ニッケルカドミウム（Ni-Cd）の電気化学的特性分析

1422バッテリの心臓部であるニカド（Ni-Cd）セルは、現代のリチウムイオン電池と比較してエネルギー密度では劣るものの、パワーデリバリー（電力供給能力）と物理的耐久性において特筆すべき特性を有している。

2.1 内部抵抗と大電流放電

ニカド電池は、内部抵抗が極めて低いという特徴を持つ 7。これは、ドリルが硬質材に食い込んだ際などの高負荷時において、モータへの供給電圧を高く維持し、失速を防ぐ「粘り強さ」として現れる 7。

2.2 温度耐性と極限環境での信頼性

ニカド電池の熱力学的安定性は、広い温度範囲での動作を可能にする。特に氷点下の環境下においても電解液の反応性が維持されるため、寒冷地の現場作業では現代のリチウムイオンよりも信頼性が高いとされる 8。また、過充電や過放電に対しても、リチウムイオンのような致命的な熱暴走（発火・爆発）のリスクが相対的に低く、物理的な衝撃に対しても堅牢な金属ケースでセルが保護されている 10。

2.3 充放電サイクルの理論的寿命

適切なメンテナンス下において、ニカドバッテリは1,000回以上のサイクル寿命を達成可能である 7。マキタの公称値では約500回が目安とされているが、これはプロの過酷な使用頻度を想定した保守的な数値であり、セルバランスを保ち、メモリ効果を適切に排除できれば、数千回の使用に耐える個体も珍しくない 12。

第3章 モデル1422の詳細仕様と製品バリエーション

マキタ1422は、14.4V差込式シリーズの中で「標準高容量モデル」として位置づけられている。以下の表に、14.4V差込式シリーズの主要モデルの比較を示す。

モデル番号化学組成電圧 (V)容量 (Ah)エネルギー量 (Wh)標準充電器での充電時間 (目安)備考
1422Ni-Cd14.42.028.8約45分 14標準高容量、プロ仕様 3
1420Ni-Cd14.41.318.72約30分 14軽量・普及型 16
PA14Ni-Cd14.41.318.72約30分1420の後継・廉価版 16
1433Ni-MH14.42.028.8約22分ニッケル水素、環境対応 14
1435Ni-MH14.43.043.2約33分最大容量、長時間作業用 4

1422は、1.3Ahの1420と比較して約54%の稼働時間延長を実現しており、木造建築の現場など、頻繁な充電が困難な環境で重宝された 3。外観上は赤いプラスチック筐体が特徴であり、これはマキタのニカド製品群のコーポレートカラーとして定着している 4。

第4章 メモリ効果と運用上の技術的課題

ニカドバッテリの運用において避けて通れないのが「メモリ効果」という現象である。これは、バッテリを完全に放電させないまま繰り返し継ぎ足し充電を行うことで、化学反応に関与しない「不感帯」が電極内部に形成され、見かけ上の容量が減少する現象を指す 8。

4.1 メモリ効果の発生メカニズム

負極のカドミウム電極において、充放電が不完全な領域で結晶の粗大化が起こる。この粗大化した結晶は比表面積が小さいため、放電時の電圧特性を低下させる（電圧陥没）。工具側の保護回路やモータの特性上、ある一定の電圧を下回ると動作を停止するため、ユーザーからは「バッテリがすぐ切れる」ように認識される 10。

4.2 リフレッシュ（再活性化）の技法

メモリ効果は可逆的な現象であり、適切なリフレッシュによって解消できる。マキタの純正充電器の中には、長時間バッテリを装着し続けることで「トリクル充電（微弱電流充電）」を行い、徐々に結晶を微細化させて容量を復元する機能を備えているものがある 20。手動で行う場合は、工具が完全に停止するまで使い切った後に満充電を行う工程を5〜6回繰り返すことが推奨される 20。

4.3 自己放電の問題

ニカド電池は、未使用状態でも内部の化学反応によってエネルギーを失う「自己放電」が比較的大きい 9。1422の場合、1ヶ月放置するだけで数パーセントから十数パーセントの容量を喪失することがある。長期間放置すると電圧が極端に低下し、セルの転極（極性の反転）を招く恐れがあるため、定期的な補充電が必要である 4。

第5章 充電システムと高度な故障診断

1422バッテリの性能を最大限に引き出すためには、マキタ独自の充電制御システムを理解する必要がある。マキタの充電器は単なる電圧供給装置ではなく、電流、電圧、温度をリアルタイムで監視するインテリジェントなシステムである。

5.1 充電表示ランプのシグナル解析

充電器（DC1414, DC18RC等）のLEDランプは、バッテリ内部の状態を雄弁に物語る。

ランプ表示状態の詳細技術的背景
赤点灯通常充電中定電流制御による急速充電が行われている。
緑点灯充電完了満充電を検知し、微小電流（トリクル）へ移行 14。
赤点滅温度待機セル温度が50℃以上。冷却ファン駆動（対応機種）または自然冷却待機 21。
赤緑交互点滅充電不可（故障）バッテリの寿命到達、セルショート、または端子の接触不良 21。

5.2 赤緑交互点滅の真因：セルの不均衡とインピーダンス

「赤緑交互点滅」が発生した場合、多くは12本のセルのうち1本以上が内部短絡（デンドライトの成長によるショート）を起こしているか、経年劣化によって内部抵抗が極端に増大している 22。この状態では、充電器が安全のために回路を遮断する。単なる接点の汚れであれば、接点復活剤や綿棒での清掃によって復旧する場合があるが、セルの化学的寿命である場合は、専門的な修理が必要となる 21。

5.3 ニッケル水素バッテリとの混在運用における注意

1422の代わりに1435（Ni-MH）を使用する場合、充電器がNi-MHに対応しているかを確認しなければならない。Ni-MHは満充電時の電圧降下がNi-Cdよりも小さいため、古いNi-Cd専用充電器では満充電を検知できず、過充電による破裂や発火を招く危険性がある 11。

第6章 1422が駆動するマキタ・クラシック工具群の評価

1422バッテリを使用する工具は、マキタのエンジニアリングが「過剰品質」とも言えるほどの耐久性を追求していた時代の産物である。

6.1 ドリルドライバ・インパクトドライバ：6233D / 6337D / 6935FD

これらのモデルは、14.4Vのパワーと差込式特有のスリムなハンドル形状により、非常に高い操作性を誇る 6。特に6337Dのようなハイパワーモデルでは、1422の持つ低インピーダンス特性が、大径木ネジの締め付けにおける「粘り」に直結する。

6.2 クリーナー：4033D

現場用掃除機として大ヒットした4033Dは、1422の2.0Ahという容量があってこそ、実用的な連続稼働時間を確保できたモデルである。このクラスのクリーナーにおいては、現代の10.8Vスライド式モデルと比較しても吸込仕事率で遜色ない性能を発揮する 6。

6.3 特殊工具：アングルドリル DA340D / ハンマドリル HR160D

狭所作業用のアングルドリルや、コンクリート穴あけ用のハンマドリルにおいて、差込式バッテリの「重心の低さ」は、不安定な姿勢での作業における安全性に寄与している。1422の供給する安定した電力は、振動や衝撃の激しいこれらの工具においても、端子部の接触不良を起こしにくい強固な物理構造に支えられている。

第7章 アフターマーケット、互換品、およびリビルドの経済学

純正の1422が市場から姿を消しつつある中、DIYユーザーやプロの維持管理において、サードパーティ製の互換バッテリやリビルドサービスが重要な選択肢となっている。

7.1 互換バッテリの技術的リスクと見極め

市場には3.0Ahや4.8Ahを謳う安価な互換バッテリが氾濫しているが、これらには注意が必要である 17。

  • 筐体設計の不備: 純正品が基板を樹脂でコーティング（ポッティング）して防塵・防滴性能を高めているのに対し、多くの互換品はコストカットのために基板が露出しており、金属片によるショートのリスクが高い 27。
  • セル品質のバラツキ: 表記通りの容量がない、あるいはNi-Cdと称しながら粗悪なNi-MHセルを混ぜているケースがあり、充電器の検知アルゴリズムを誤認させる可能性がある 6。

7.2 セル交換（リビルド）という合理的選択

純正の筐体と端子構造を活かしつつ、内部のセルのみを新品に交換する「リビルド」は、技術的に非常に理にかなった選択である 28。

  • 高品質セルの採用: パナソニック製など、信頼性の高い日本メーカーのセルを使用する業者は、純正品を超えるサイクル寿命と放電性能を提供することがある 19。
  • サーミスタの再利用または更新: バッテリ内部の温度を検知するサーミスタを適切に処理することで、純正充電器の安全機能をそのまま維持できる 28。

第8章 メンテナンスと長寿命化のためのプロトコル

ハードウェアの寿命は、その運用方法に大きく依存する。1422を今後10年使い続けるためのベストプラクティスを以下に提示する。

  1. 「使い切り・即充電」の徹底: 工具のパワーが明らかに落ちたと感じた時点で作業を止め、充電を行う。完全に放電した状態で数週間放置することは、セルの死を意味する 4。
  2. 端子コンタクトの維持: バッテリの首部分にある銀色の端子が黒ずんでいる場合は、細かいサンドペーパーや接点復活剤で磨くことで、充電エラーを劇的に減らすことができる 21。
  3. 保管環境の最適化: 高温多湿を避け、涼しい場所で保管する。夏場の車内放置は、ニカド電池のセパレータを劣化させ、内部短絡の最大の原因となる 9。
  4. 定期的な稼働: バッテリを使用しない期間でも、3ヶ月に一度は充放電のサイクルを回すことで、電解液の偏りを防ぎ、化学的活性を維持する 4。

第9章 環境規制と未来への展望：カドミウムからの脱却

ニカド電池に含まれるカドミウムは重金属であり、人体および環境に有害である。このため、RoHS指令など世界的な規制により、民生用電子機器からのニカド電池の排除が進んでいる 8。

9.1 Ni-MHおよびLi-ionへの完全移行

現在、マキタの主力は18Vおよび40Vmaxのリチウムイオンシステムに完全に移行している。14.4V差込式という規格は、部品供給こそ継続されているものの、技術的な進歩は止まっている。しかし、これは「完成された技術」であることも意味し、特定の作業条件下では依然としてリチウムイオンよりも予測可能性の高い挙動を示す 8。

9.2 アダプタによる近代化の可能性

一部のサードパーティからは、差込式工具でスライド式リチウムイオンバッテリを使用するための変換アダプタも登場している。しかし、これは工具側の重心バランスを著しく損なうだけでなく、低電圧保護回路がない工具でリチウムイオンを過放電させてしまうリスクを伴うため、シニアレビュアーとしては慎重な判断を促したい。

第10章 総評：1422バッテリが象徴する「道具」の本質

マキタの1422バッテリは、単なるエネルギー供給源を超え、一時代を築いた電動工具システムの屋台骨であった。その2.0Ahという容量は、当時の技術的限界と、現場での実用性を天秤にかけた絶妙な落とし所であったと言える。

現代の18Vリチウムイオンシステムが提供する圧倒的なパワーとスタミナを認めつつも、1422を装着した6337Dが放つ独特のモータ音と、手に馴染む重心バランスには、最新機種にはない「道具としての完成度」が宿っている。本レポートで詳述した電気化学的、工学的な配慮を理解し、適切なメンテナンスを施すことで、この赤いバッテリは今後もDIYの現場で輝き続けるだろう。

ハードウェアの本質は、常に最新であることにあるのではない。その設計意図を理解し、限界を知り、最大限のパフォーマンスを引き出すことにある。1422というモデルは、その教訓を教えてくれる、生きた教材なのである。
